SketchUp
此条目翻译品质不佳。 (2022年11月16日) |
SketchUp是一套面向建筑师、城市规划专家、制片人、游戏开发者以及相关专业人员的3D建模程序。它用于Google Earth上的建模也十分方便。它比其他三维CAD程序更直观,灵活以及易于使用[4]。

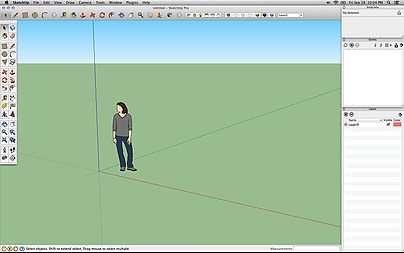

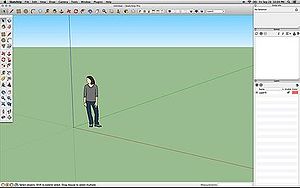

SketchUp 8于OS X上执行 | |
原作者 | @Last Software |
---|---|
开发者 | 天宝导航[1] |
首次发布 | 2000年8月 |
当前版本 | |
操作系统 | Windows XP SP2/Vista/7/8.1/10、Mac OS X (10.5-10.11)/macOS (10.12) |
语言 | 英语、简体中文、繁体中文、法语、意大利语、德语、日语及西班牙语 |
类型 | 3DCG |
许可协议 | 免费软件/专有 |
网站 | www.sketchup.com |
基于便于使用的理念,它拥有一个非常简单的界面。SketchUp世界中一个众所周知的特性便是3D Warehouse。用户可以利用他们的Google账户来上传创建的模型,并且浏览其他的组件和模型。
部分关键特性和用处包括:
- “Smart”:智能光标系统,允许用户使用2维的屏幕和鼠标来描绘3维的部件。
- “push-pull”:通过沿预定的路径挤压2维界面从而创建3维对象。
- “Follow Me”简单高效的学习能力。
- 可以模拟摄像机和太阳的运动
- 与Google Earth的协同功能
发行历史
SketchUp最初由位于科罗拉多州博尔德市的成立于1999年的@Last Software所设计[5] SketchUp最初于2000年8月发行。[6],作为通用目的的3维内容创建工具。2000年,在首次商业销售展上,它获得了社区选择奖。[7][8]随后它发现了一个位于建筑以及楼房设计产业的市场,并且迅速的发布了针对这种专业性工作需要的修订版。它早期成功最关键的就是快速的学习掌握,相比于其他商业可获得的3维工具有较短的学习期。
SketchUp 5版本中,添加了可以让用户去挤压或者拉伸或是对象周围的指针具有“follow”特性。
2006年3月14日,Google被他们为Google Earth所开发插件所吸引,收购了@Last Software,[9]。
2007年1月9日,SketchUp 6正式发行,拥有一系列的特性包括一个处于beta版本的Google SketchUp LayOut。LayOut包含了一系列2维矢量工具,以及一个页面布局工具,可以让用户轻松创建演示而无需跳转到第三方的演示程序。
2007年2月9日,发布了一个维护更新,修正了一系列的程序漏洞,但不包含任何新特性。
2008年5月29日,SketchUp 6.4正式发行。
2008年11月17日,SketchUp 7正式发行,包含了一些更加易于使用的改进,添加了3D Warehouse搜索,浏览器组件,增加了矢量渲染、提高了文字处理等功能的LayOut 2,对于动态缩放反应的提升和增强的Ruby API性能。
2012年6月1日,美国的天宝导航以一个未披露的价格从Google那买下该软件的所有权[10]。
2013年5月21日,天宝导航发布了SketchUp Pro 2013。 增加了扩展仓库,更好的视频导出能力,更智能的状态栏[11]以及一个全新的网站[12]
工具
部分绘图工具
- 直线 - 用于画出一条笔直的线条。
- 弧线 - 通过两点和一次拖曳,或者第三次点击创建一条弧线。
- 徒手画 - 允许用户自由绘画以创建徒手画的图像。
- 圆形 - 可以通过点击确定圆心和定义直径来画出圆形。
- 多边形 - 常规多边形可以与圆形相同的方式创建:点击和拖曳。
- 矩形 - 定义一个矩形可以通过调整和输入长和宽的数值来实现。
- Follow me - 可以沿模板路径创建(或从中除去模板大小的空间)
- 3D Text - 允许用户以自定义的字体库,字体大小以及格式来创建3维文字。
编辑工具
- Push/pull - 抓取二维表面然后通过推或者拉伸使之成为三维,Google在教程中强调这是Google SketchUp最主要的亮点。
- 旋转 - 利用量角器旋转特定的几何组件。
- 移动 - 可以沿三个不同的方向或者是复合的方向选择以及移动(复制)对象。
其余有用的工具可以在SketchUp的wiki[永久失效链接]中找到。
专利
SketchUp中关于Push/Pull技术持有 专利美国专利第6,628,279号 技术细节:
"System and method for three-dimensional modeling: A three-dimensional design and modeling environment allows users to draw the outlines, or perimeters, of objects in a two-dimensional manner, similar to pencil and paper, already familiar to them. The two-dimensional, planar faces created by a user can then be pushed and pulled by editing tools within the environment to easily and intuitively model three-dimensional volumes and geometries."
此项专利于2000年11月申请,2003年9月颁发(美国专利第6,628,279号)。
Google SketchUp
2006年4月27日,Google发布Google SketchUp,一个可以允许自由下载的SketchUp版本。虽然免费版本并不如般SketchUp Pro强大,但它可上传模型至Google Earth和Google 3D Warehouse(SketchUp创建的模型的仓库)。
免费版可以输出许多3D格式,包含Google Earth格式.kmz,专业版本额外还支持含有.3ds、.dae、.dwg、.dxf、.fbx、.obj、.xsi和.wrl等文件格式,并且包含布局工具LayOut。Google SketchUp能够将模型“截图”保存为.bmp、.png、.jpg、.tif等文件格式,专业版本更可支持.pdf、.eps、.epx、.dwg和.dxf等格式。
外挂接口 (API)
在SketchUp 4中首次加入此功能,开放用户使用Ruby语言编写、开发外挂,使SketchUp的功能不局限于原先功能,促进了需多任务具的开发,例如:由Fredo6开发的贝兹曲线工具
