截止频率

电子滤波器等信号传输通道中的诸如低通、高通、带通、带阻等频带特性都应用了截止频率的概念。截止频率有时被定义为电子滤波器的导通频带和截止频带的交点，例如电路标称输出信号减3分贝的位置的频率。在带阻滤波器中，截止频率则被定义在输出信号能量大幅上升（或大幅下降）、失去“阻止”（或失去“通过”）信号效果的位置。在波导管或者天线的例子中，截止频率通常包括上限频率和下限频率。

截止频率的概念除了在电子工程有广泛应用，截止频率的概念还在等离子区振荡中有所应用。

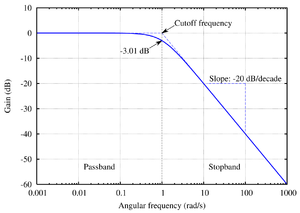

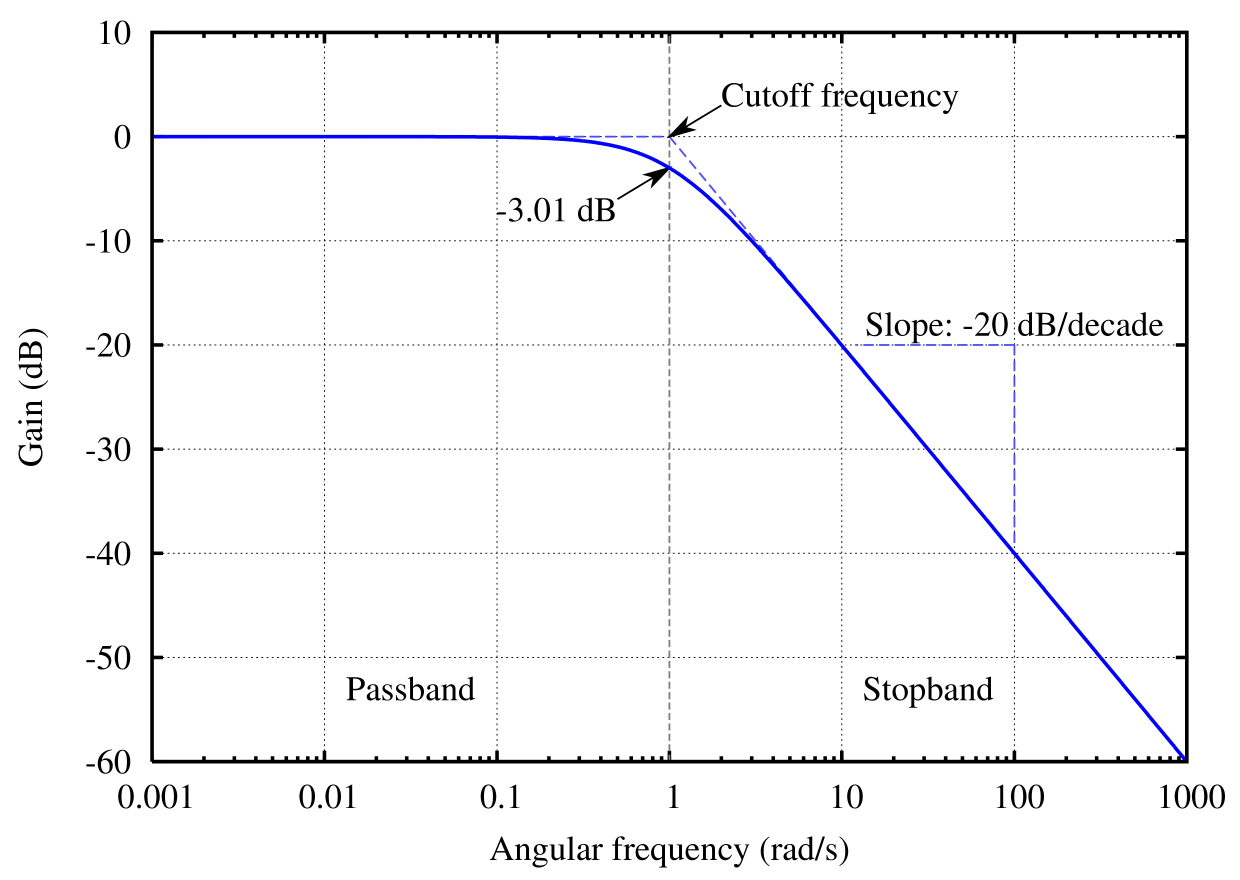

在电子学中，截止频率是电路（例如导线、放大器、电子滤波器）输出信号功率超出或低于传导频率时输出信号功率的频率。通常截止频率时输出功率为传导频率的一半，在波德图上相当于为降低3分贝的位置所表示的功率，因为此时输出电压比例${\displaystyle \scriptstyle {\sqrt {1/2}}\ \approx \ 0.707}$ 传到频带上的输出^[2]。

低通滤波器的截止频率

右图所示为一个一阶的低通滤波器。它的截止频率由下式决定：

${\displaystyle f_{0}={\frac {1}{2\pi RC}}}$ ^[3]

当信号频率低于这个截止频率时，信号得以通过；当信号频率高于这个截止频率时，信号输出将被大幅衰减。这个截止频率即被定义为通带和阻带的界限。

高通滤波器的截止频率

右图所示为一个一阶的高通滤波器。它的截止频率由下式决定：

${\displaystyle f_{0}={\frac {1}{2\pi RC}}}$ ^[3]

当信号频率高于这个截止频率时，信号得以通过；当信号频率低于这个截止频率时，信号输出将被大幅衰减。这个截止频率即被定义为通带和阻带的界限。

带通滤波器的截止频率与通带宽度

右图所示的是一个带通滤波器的波德图。如图所示，${\displaystyle f_{l}}$ 和${\displaystyle f_{r}}$ 分别为低频、高频信号功率降低一半的点，即上下限截止频率，两个截止频率中间的频率范围称作“通带宽度”，通带中心的频率${\displaystyle f_{0}}$ 称作“中心频率”。

通带范围内频率的信号可以通过，频率位于截止频率两侧的信号则大幅衰减。

带阻滤波器的截止频率与通带宽度

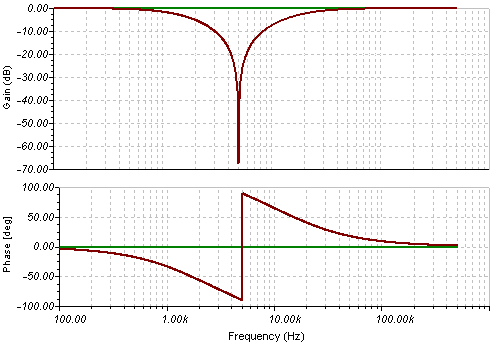

与带通滤波器相反， 带阻滤波器可以抑制、衰减指定频率附近范围的信号；而在其他频率范围的信号则可以顺利通过。右图是一个带阻滤波器的波德图。

当Q因子够大带阻滤波器视为点滤波器，它的阻带范围极小 与带通滤波器有两个截止频率不同的是，带阻滤波器只有一个截止频率（图中两条凹线的交点处）。

在远程通信中，截止频率这个术语可以指信号传输在经过电离层、进而进行反射时所必需的频率。^[4]
