块规
块规是一种用于精密量测的标准工具,可以用做长度量测的标准件。块规大部分以合金钢、工具钢等耐磨之材质制成,外形通常是长方体,其六面中有一对相对的两面是实际使用的量测面,以极高的加工精度制成,使用时必须先进行清洁,并不得以手碰触。另四面为侧面,表面精度可以较量测面低,除了做为手持处外,也会刻上该块规之基本资料如长度等做为辨识。

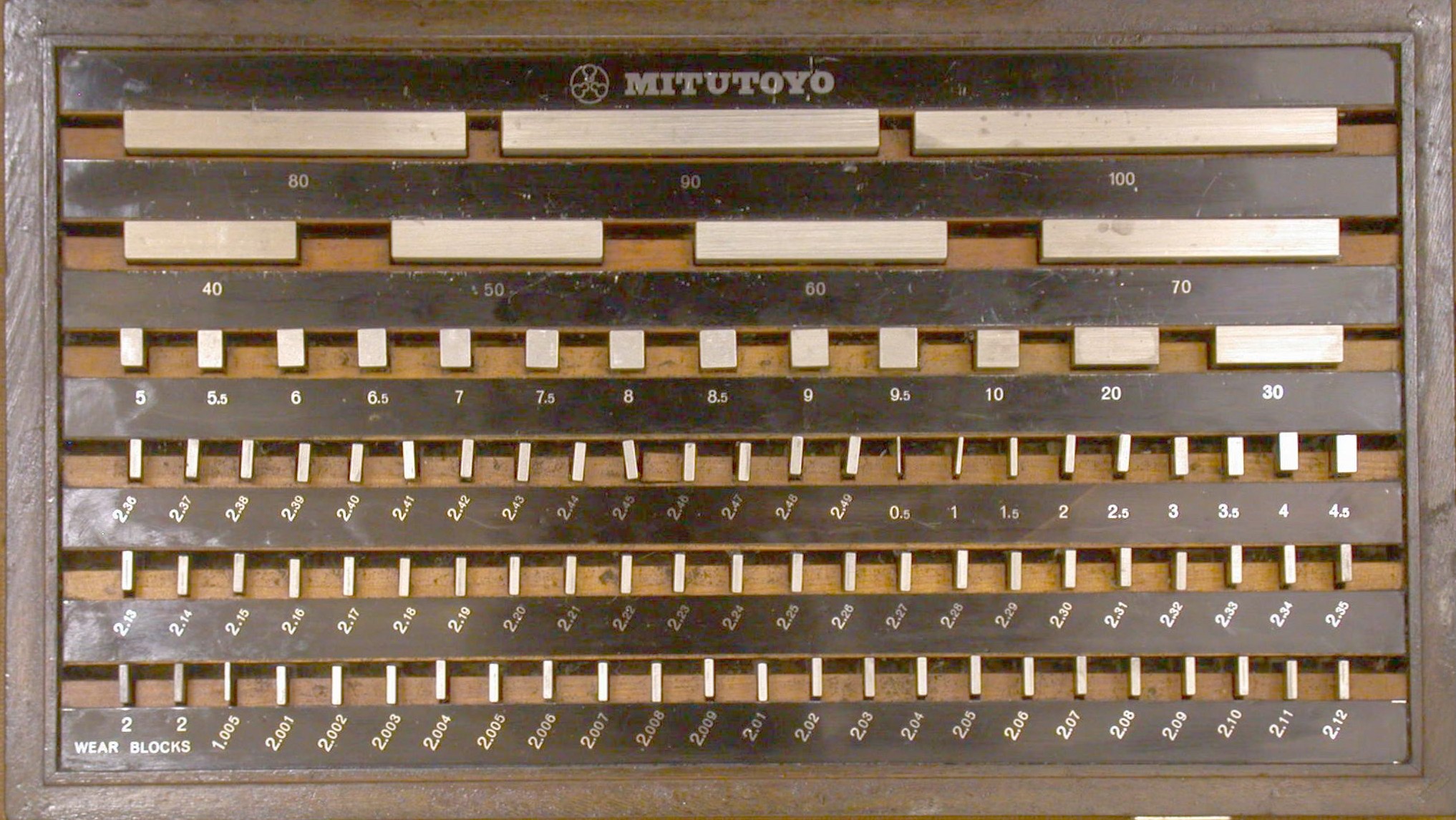

块规通常以数十到上百个不同尺寸为一组,可用扭合方式相互结合而成各种不同尺寸,以因应不同的待测尺寸。
块规的历史
1890年,瑞典兵工厂的一位机工领班H. Ellstrom,首先制造出两面相互平行的钢质块规,用于尺寸量测。但由于这些块规数量极少,无法满足各种工件尺寸的量测需求,于是在1898年与Ellstrom同部门的Carl Edvard Johansson,制造出一系列大小不同尺寸的块规,以满足不同尺寸的量测需要。这个发明在1901年以“精密量测块规组”获得专利。
但是当时块规是以手工方式制作,成本颇高,而未被广泛使用。后来美国国家标准局的William E. Hoke将块规改用机械加工方式生产,使得块规能够大量制造,因此才广受工业界的重视与应用。
参考文献
- Althin, Torsten K.W., C.E. Johansson, 1864–1943: The Master of Measurement, Stockholm: Ab. C.E. Johansson [C.E. Johansson corporation], 1948, LCCN 74219452.
- Doiron, Ted; Beers, John, The Gauge Block Handbook (PDF), USA: Dimensional Metrology Group, US National Institute of Standards and Technology, 2009 [2015-10-15], (原始内容存档 (PDF)于2016-03-03)
- Template:Hounshell1984
- Krar, Steve F.; Gill, Arthur R.; Smid, Peter, Technology of Machine Tools 6th, McGraw-Hill Career Education, 2005, ISBN 978-0-07-723225-2 .
延伸阅读
- Doiron, T. 20°C—A Short History of the Standard Reference Temperature for Industrial Dimensional Measurements (PDF). Journal of Research of the National Institute of Standards and Technology (National Institute of Science and Technology). 2007, 112 (1): 1–23 [2015-10-15]. doi:10.6028/jres.112.001. (原始内容 (PDF)存档于2013-02-17).
