星形四角化菱形十二面体堆砌

几何学中,星形四角化菱形十二面体堆砌Stellated rhombic dodecahedral honeycomb)是位于三维空间的一种密铺结构或堆砌体,由星形四角化菱形十二面体独立堆积而成[2][3][4]。虽然这种几何结构中的每个都全等,但由于其组成不是半正多面体或其对偶,因此并不属于28种半正密铺。不过这种几何结构仍然存在胞可递、边可递和点可递等特性。由于这种几何结构由非凸的星形多面体组成[5],部分文章将其称为复杂的三维填充结构[6]

星形四角化菱形十二面体堆砌
HC R1-1stellation.png
类型堆砌
维度3
性质
星形四角化菱形十二面体
Escher's Solid Rhombic Dodecahedron Stellation.svg
等腰三角形
对称性
对称群D3v[1]
特性
胞可递

性质

在星形四角化菱形十二面体堆砌中,每个顶点周围皆有有6个星形四角化菱形十二面体,且全由星形四角化菱形十二面体组成,因此其具有胞可递的特性,这意味着,这几何结构上的任意两个面A和B,透过旋转或镜射这个几何结构,使A移动到B原来的位置时,其胞仍然占据了相同的空间区域[7]。同时,星形四角化菱形十二面体堆砌也存在边可递的特性。由于这个几何结构的每个顶点都是6个星形四角化菱形十二面体的公共顶点,因此也存在点可递的特性。

星形四角化菱形十二面体堆砌可以视为菱形锥堆砌与菱形十二面体堆砌的部分组合。星形四角化菱形十二面体可透过将菱形十二面体分割成12个菱形锥重新排列组成四角化菱形十二面体。因此整体结构可以视为菱形十二面体堆砌中四角化菱形十二面体与邻近的四角化菱形十二面体对应菱形锥堆砌的其中一个菱形面组成星形四角化菱形十二面体。[8][9]当中共用的部分代表着施瓦茨D曲面的局部结构[10]


菱形十二面体分割成12个菱形锥重组为星形四角化菱形十二面体

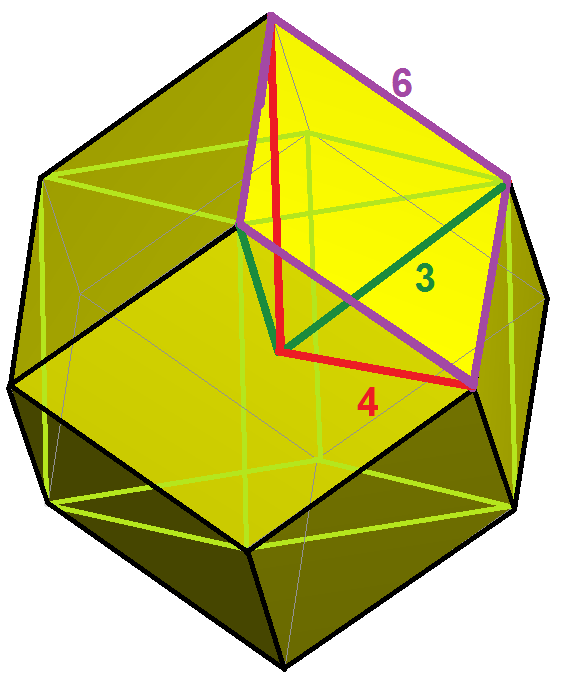

菱形锥堆砌的其中一个菱形锥的位置

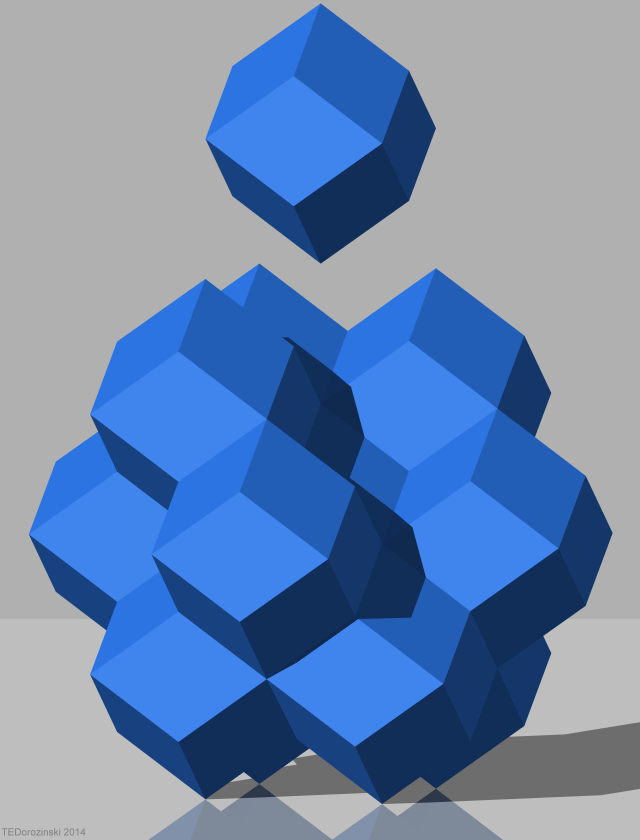

菱形十二面体堆砌的局部

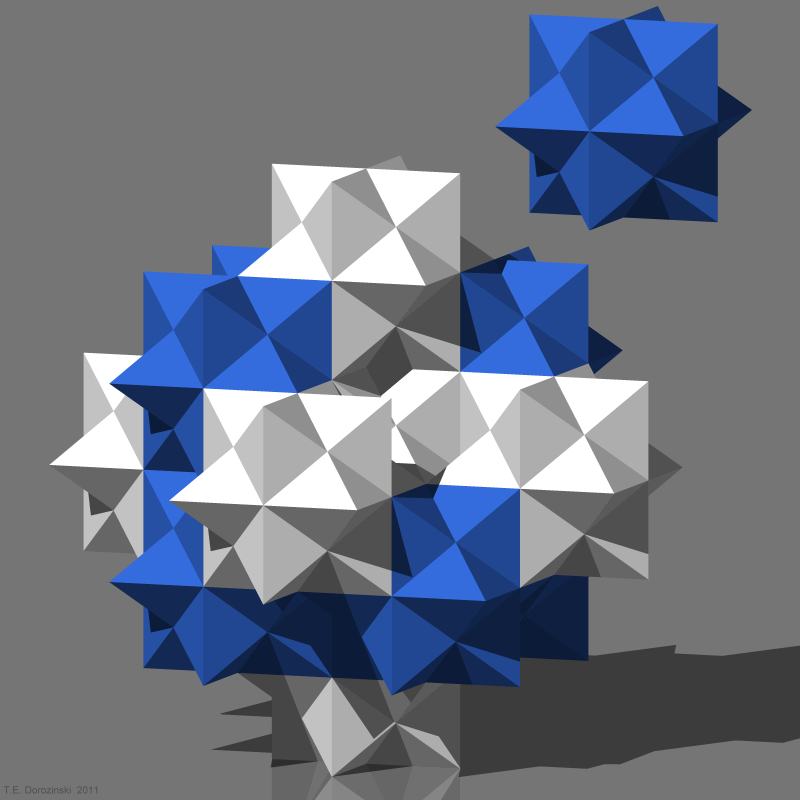

星形四角化菱形十二面体堆砌的局部

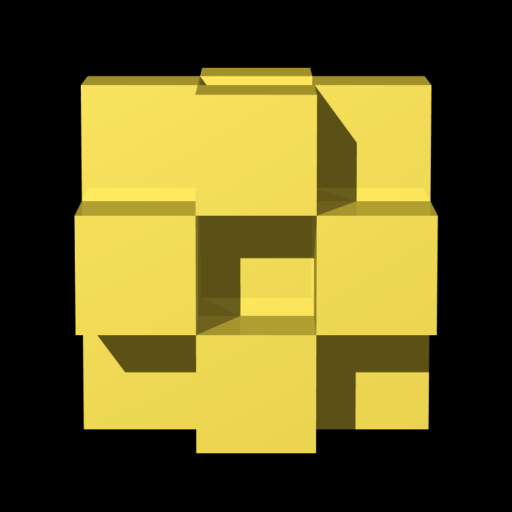

菱形十二面体堆砌、立方体堆砌的渐变过程

胞的组成

星形四角化菱形十二面体堆砌的星形四角化菱形十二面体,其由48个、72条边和26个顶点组成。[11]



在这个堆砌结构中,其胞的晶格向量为:[12]
