三角化截角四面体堆砌

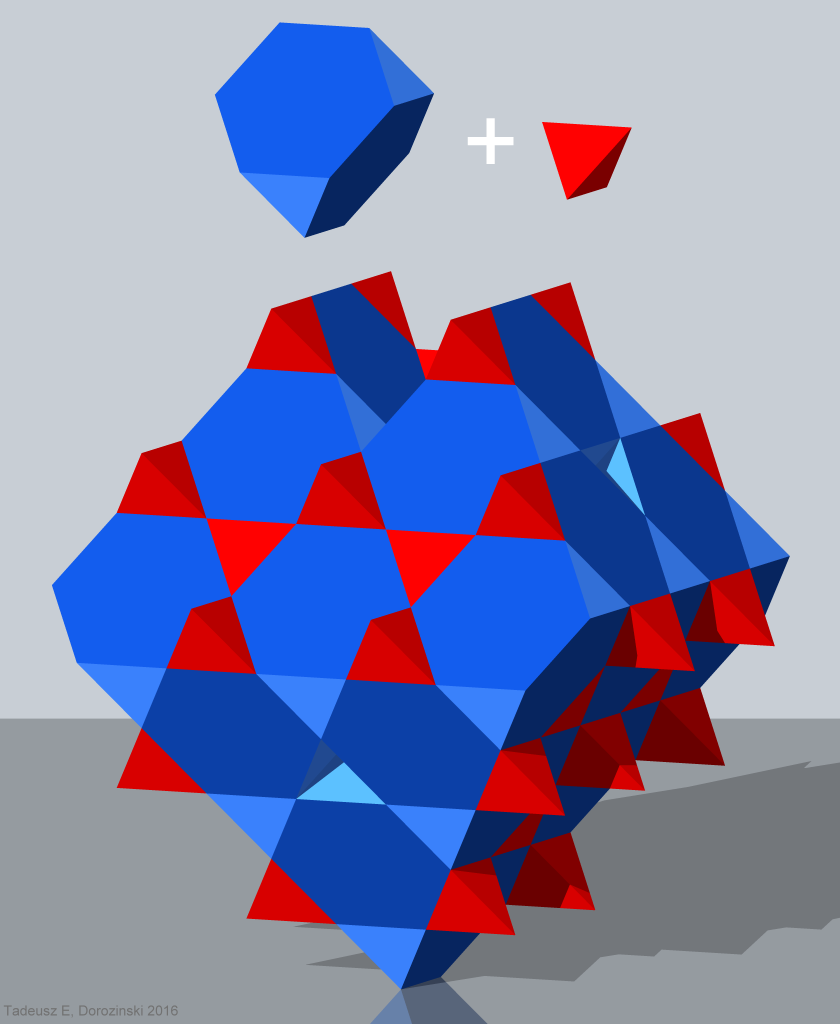

三角化截角四面体堆砌triakis truncated tetrahedral honeycomb)是位于三维空间的一种密铺结构或堆砌体,由三角化截角四面体独立堆积填满三维欧几里得空间而成。这种几何结构由路德维希·福普尔(Ludwig Föppl)于1914年发现。[1][2]

三角化截角四面体堆砌
Triakis truncated tetrahedral honeycomb.jpg
类型堆砌
维度3
对偶多胞形双四面体堆砌在维基数据编辑
性质
三角化截角四面体
Triakis truncated tetrahedron.png
等腰三角形
六边形
组成与布局
顶点图正四面体
三方偏方面体
对称性
空间群Fd3m (227)
考克斯特群Ã3×2, [[3[4]]] (double)
特性
胞可递

性质

三角化截角四面体堆砌有两种顶点,一种为4个三角化截角四面体的公共顶点,位于三角化截角四面体之三角化结构的顶角上,顶点图为正四面体;另一种为6个三角化截角四面体的公共顶点,位于三角化结构的底角上,顶点图为三方偏方面体。

胞的组成

三角化截角四面体堆砌由三角化截角四面体独立堆砌而成,因此其组成胞为三角化截角四面体。这种立体可以透过在截角四面体的每个三角形面上各叠上三角锥构成。

沃罗诺伊镶嵌

三角化截角四面体堆砌为碳原子在钻石之分子结构的沃罗诺伊镶嵌[3][4],其三角化截角四面体胞坐落于钻石立方晶格结构上。

由于三角化截角四面体堆砌完全由三角化截角四面体构成,因此三角化截角四面体堆砌具备胞可递的特性。

与过截角交错立方体堆砌的关联

三角化截角四面体堆砌可以视为将过截角交错立方体堆砌英语Quarter cubic honeycomb的正四面体胞以其几何中心分割成四个小三角锥并分别与邻近的截角四面体组合成三角化截角四面体来构成三角化截角四面体堆砌。



对偶堆砌体

双四面体堆砌

双四面体堆砌的局部。其中红色和黄色的四面体全等,只是位于不同位置与角度
类型堆砌
维度3
对偶多胞形三角化截角四面体堆砌
识别
鲍尔斯缩写
verse-and-dimensions的wikiaBowers acronym
bithon
性质
正四面体
三角反棱柱
正三角形
等腰三角形
组成与布局
顶点图截三阶角三角化四面体

特性
点可递

三角化截角四面体堆砌的对偶堆砌体为双四面体堆砌(Bitetrahedral honeycomb),其顶点图为三角化截角四面体的对偶多面体——截三阶角三角化四面体。其可以从四面体-八面体堆砌英语tetrahedral-octahedral honeycomb衍生而来:可以透过在四面体-八面体堆砌的八面体胞中放置四面体使其对称性加倍,而八面体的完全对称性将被破坏——八面体变成了同心、半对称排列之相同边长的四面体,而先前的第二个四面体则被其中心所取代,并成为新四面体的顶点。剩余的三角形面平行于四面体面与面之间,形成矮的三角反棱柱,将新四面体与原始四面体相互连接起来。[5]

参见

参考文献

  1. ^ Föppl, L. Der Fundamentalbereich des Diamantgitters. Phys. Z. 1914, 15: 191–193.
  2. ^ Grünbaum, B.; Shephard, G. C. Tilings with Congruent Tiles. Bull. Amer. Math. Soc. 1980, 3 (3): 951–973 [2023-01-27]. doi:10.1090/s0273-0979-1980-14827-2 . (原始内容存档于2016-03-03).
  3. ^ Conway, John. Voronoi Polyhedron. geometry.puzzles. [20 September 2012]. (原始内容存档于2013-08-02).
  4. ^ Conway, John H.; Burgiel, Heidi; Goodman-Strauss, Chaim. The Symmetries of Things. 2008: 332. ISBN 978-1568812205.
  5. ^ Richard Klitzing. bitetrahedral honeycomb , bithon. bendwavy.org. [2023-01-25]. (原始内容存档于2021-09-30).
